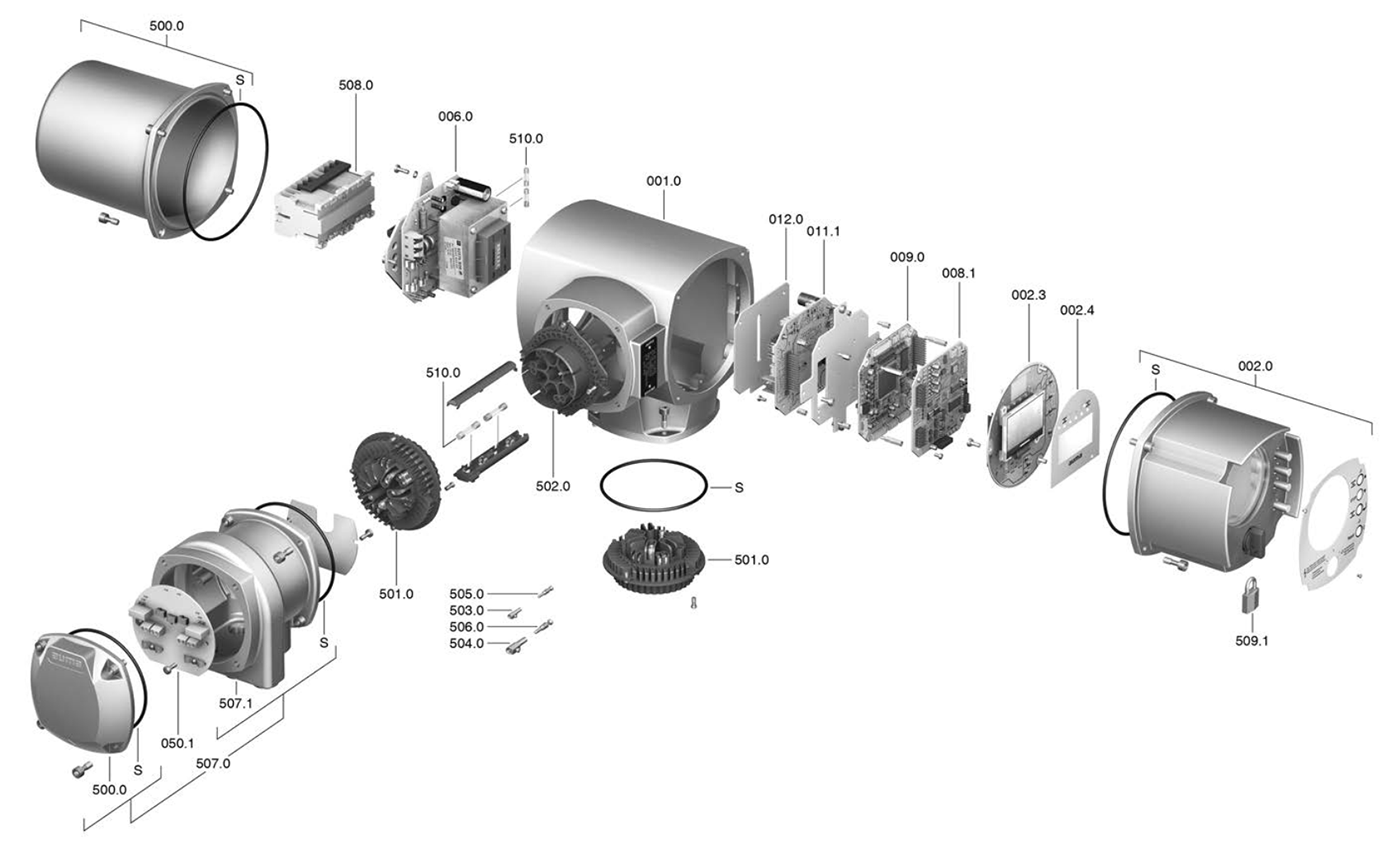

Комплектующие блоков управления Auma (AUMATIC AC)

Локальная панель управления — это основной интерфейс для работы на объекте. Обычно она включает в себя селекторный переключатель для выбора режима управления (например, ЛОКАЛЬНЫЙ, ДИСТАНЦИОННЫЙ, ВЫКЛ.) и кнопки для команд ОТКРЫТЬ, ОСТАНОВИТЬ и ЗАКРЫТЬ. Это позволяет оператору напрямую управлять приводом при вводе в эксплуатацию, техническом обслуживании или ручном переключении.

Плата индикации и управления отвечает за обработку пользовательских команд с локальных элементов управления (селекторный переключатель и кнопки) и управление визуальной обратной связью для оператора. Она часто оснащена светодиодами или другими индикаторами для отображения состояния привода (например, достижения конечного положения, наличия неисправностей или предупреждений).Передняя панель служит физической и защитной крышкой для блока управления, на ней расположены локальная панель управления и компоненты дисплея. Она защищает внутренние электронные платы от воздействия внешних факторов, таких как пыль и влага.

Блок питания преобразует поступающее сетевое напряжение в стабильное низковольтное постоянное напряжение, необходимое для питания всей внутренней управляющей электроники. Он генерирует необходимые напряжения (например, 5 В, 12 В, 24 В) для логической платы, реле, датчиков и коммуникационных интерфейсов. Блок питания оснащен средствами защиты в виде предохранителей, для предотвращения повреждений при перегрузках.

Плата цифрового интерфейса
Интерфейсная плата обеспечивает связь между системой управления приводом и внешними сетями цифровых промышленных шин. Она может поддерживать различные протоколы, такие как Profibus DP, Modbus и Profinet. Плата интерфейса управляет расширением сигнала, распределением питания для промышленной шины и оснащена светодиодными индикаторами состояния для диагностики.

Логическая плата — это центральный процессор системы управления приводом. Она принимает и обрабатывает все входные сигналы (от локальных элементов управления, удаленных команд и датчиков положения/крутящего момента) и выполняет запрограммированные логические действия для определения режима работы привода. Сюда входят такие важные функции, как выбор типа фиксации (ограничение по положению или по крутящему моменту) для конечных положений. Плата часто программируется с помощью DIP-переключателей.

Плата реле служит интерфейсом между логической платой и контактором двигателя привода, обеспечивая возможность переключения питания высокой мощности, необходимую для работы двигателя. Она также может иметь дополнительные настраиваемые выходные реле для передачи сигналов обратной связи в распределенную систему управления (РСУ) или другое оборудование.
