Плата логики Auma Z013.718D/01

Плата логики Auma Z013.718D/01 — устанавливается в блоки управления Auma AC и ACExC. Логическая плата управляет фунциями автоматизации работы привода, обрабатывает широкий спектр сигналов. Плата непрерывно считывает данные о положении концевого датчика, датчика MWG, интерпретируя либо аналоговые значения напряжения, либо цифровые импульсы SSI для расчета точного положения запорного органа арматуры. Плата также контролирует обратную связь по крутящему моменту от потенциометров, сравнивая измеренные значения с заданными пределами крутящего момента и выдавая команду остановки двигателя. Кроме того, плата обрабатывает сигналы температуры от термисторов или термостатов, встроенных в обмотки двигателя, чтобы предотвратить термическое повреждение исполнительного механизма. При дистанционном управлении, логическая плата принимает команды открытия, остановки, закрытия и аварийного режима через оптопары или резисторные сети, принимая входные сигналы либо постоянного тока напряжением 24 В, либо переменного тока напряжением от 110 до 230 В. В режиме модуляции она принимает аналоговый сигнал уставки от 0 до 20 или от 4 до 20 миллиампер, преобразуя его с помощью аналого-цифрового преобразователя для определения требуемого целевого положения. Если установлен интерфейс полевой шины, пакеты данных из таких протоколов, как Profibus DP, Modbus RTU или Foundation Fieldbus, декодируются непосредственно процессором платы. Локальные команды от переключателя и кнопок, установленных на плате дисплея блока управления, также направляются непосредственно на цифровые входные каналы логической платы для обработки. После того, как плата обработала все входные сигналы и применила свои внутренние алгоритмы защиты и управления приводом, генерируются выходные сигналы. Команды управляют движением двигателя по открытию и закрытию арматуры, определяют значения скорости движения запорного органа для регулируемых приводов, где используются частотные преобразователи. Плата также управляет аналоговым выходом, который обеспечивает непрерывный сигнал обратной связи по положению от четырех до двадцати миллиампер, поступающий в диспетчерскую.

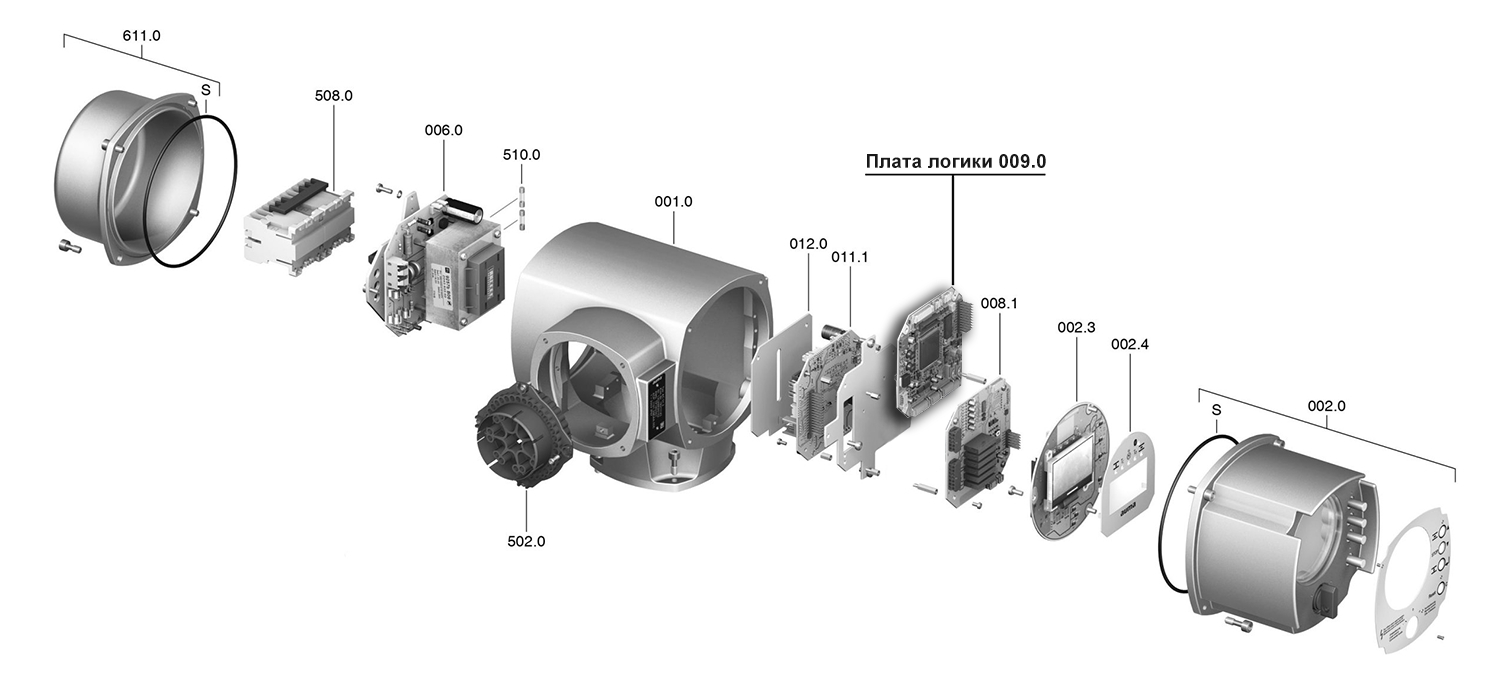

Соединение между логической платой и платой реле является фундаментальным аспектом модульной архитектуры блока управления, предназначенной для изоляции чувствительной микроконтроллерной схемы от потенциально высоковольтных внешних цепей управления пирводом. В блоках управления Auma плата реле устанавливается перед логическуой платой. Поток сигналов между платами следует детерминированной схеме «ведущий-ведомый». Когда микропрограмма обнаруживает определённое состояние, например, достижение клапаном полностью закрытого положения, микроконтроллер на логической плате устанавливает соответствующий выходной сигнал. Этот маломощный логический сигнал, обычно три или пять вольт на уровне процессора, усиливается до уровня 24 вольт постоянного тока с помощью управляющего транзистора на логической плате. Затем этот сигнал напряжением 24 вольта проходит по ленточному кабелю или контактной площадке, чтобы подать напряжение на реле, расположенного на релейной плате. Под напряжением катушка создаёт магнитное поле, которое перемещает реле, замыкая или размыкая его.
