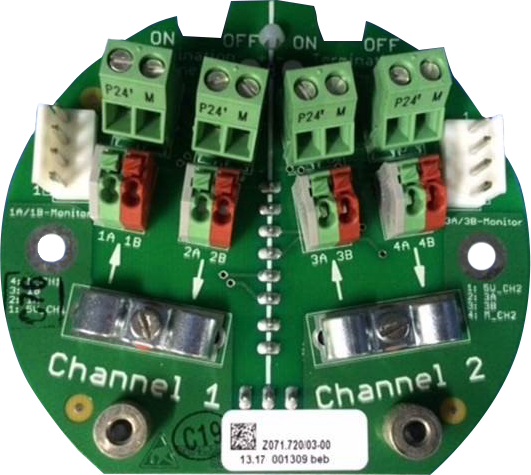

Плата коммутации двухканальная Z071.720/03 AUMA
Плата коммутации двухканальная Z071.720/03 AUMA 24,800.00 ₽
Вернуться к товарам

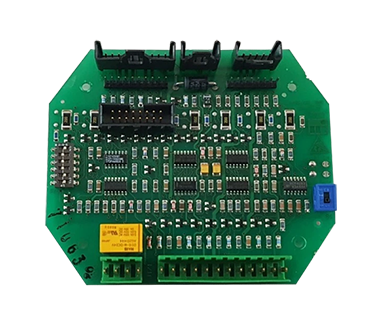

Плата Auma Z013.718D
Плата логики Auma Z013.718D/01 68,210.00 ₽

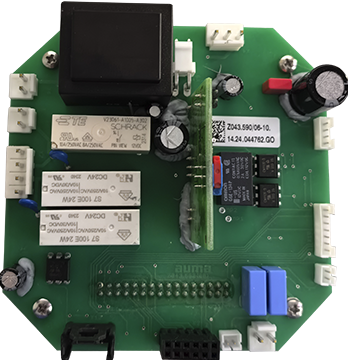

Плата реле Auma Z043.590/06

Добавить в список желаний
Категория:
Описание

Плата реле Auma Z043.590/06 — это плата используемая в блоках управления ACExC и AC для обработки, изоляции и распределения дискретных управляющих сигналов и сигналов состояния. Она служит важным связующим звеном между электроникой привода и внешним управляющим оборудованием.

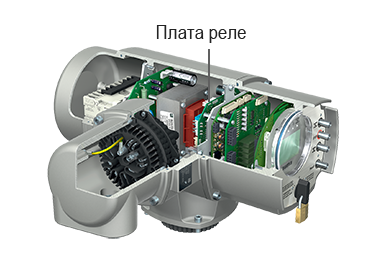

В блоках управления Auma ACExC и AC релейная плата выполняет функции переключения сигналов, связанных с работой привода. В зависимости от комплектации блока управления плата реле обеспечивает гальваническую развязку между цепями управления, генерируемые электроникой управления приводом. Сигнал передает информацию о рабочем состоянии в систему автоматизации более высокого уровня.  Релейная плата особенно важна, поскольку Электродвигатель привода и его силовые цепи работают при значительно более высоких электрических нагрузках, чем маломощные сигналы, которыми обмениваются ПЛК, РСУ или другие системы диспетчерского управления. Релейный интерфейс позволяет электрически изолировать эти цепи, сохраняя при этом заданные параметры управления. Это повышает надёжность системы управления и снижает вероятность того, что помехи во внешних цепях напрямую повлияют на чувствительную электронику привода.

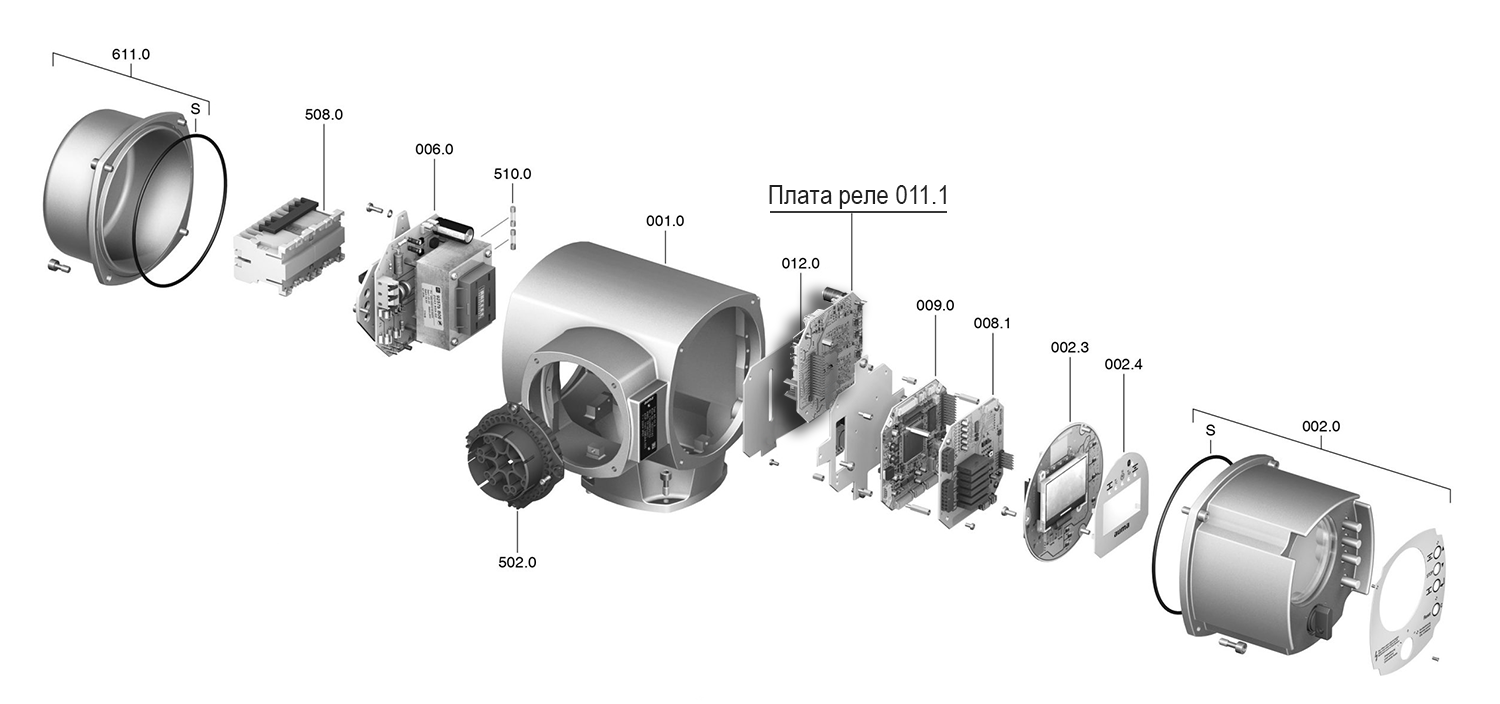

Плата реле обеспечивает физический электрический уровень переключения/интерфейса. На чертеже компонентов блока управления AUMA ACExC она указана под номером — 011.1. Плату реле является интерфейсом между маломощной электронной логикой и внешними или исполнительными коммутационными цепями. В зависимости от конкретной конфигурации блоков управления AC/ACExC контакты реле используются для дискретных функций состояния и управления.

В документации AC подробно описываются сигналы состояния через выходные контакты (цифровые выходы), а также их назначение и кодирование. В зависимости от версии блок управления может иметь несколько цифровых выходных контактов.

Сигналы обрабатываемые платой реле Auma Z043.590/06

  • конечное положение ОТКРЫТО;
  • конечное положение ЗАКРЫТО;
  • работа привода;
  • неисправность;
  • предупреждения;
  • крутящий момент;
  • положение селекторного переключателя;
  • другие сигналы состояния иэлектропривода

Плата реле не определяет причину срабатывания исполнительного механизма. Решение о причинах срабатывания принимает логическая плата, плата реле реализует необходимое электрическое переключение и передает дискретные сигналы.
