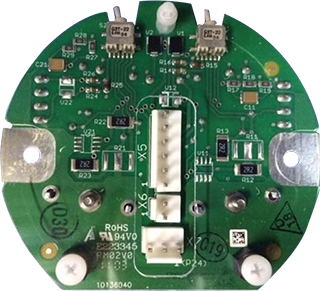

Плата коммутации двухканальная Z071.720/03 AUMA

Двухканальная плата коммутации Z071.720/03 в электроприводах AUMA выполняет роль преобразователя и диспетчера, управляя потоком цифровых команд и сигналов обратной связи между приводом и двумя независимыми сетями управления. Двухканальная архитектура обеспечивает резервирование сигнала для обеспечения бесперебойности выполнения команд приводом. Принцип работы платы заключается в обработке данных, поступающих по двум независимым каналам промышленной сети (fieldbus, Modbus RTU, Profibus DP), и их преобразовании для передачи на основной логический блок привода. В случае отказа одной линии связи второй канал гарантирует возможность управления приводом, предотвращая потерю контроля над запорной или регулирующей арматурой. Коммуникационная плата Auma Z071.720/03 преобразует полученные цифровые команды в формат, понятный блоку управления приводом. Затем она передает эти инструкции на логическую плату, которая управляет работой электродвигателя для перемещения запорного органа арматуры. Одновременно с этим плата собирает данные обратной связи от привода в режиме реального времени (например, о положении, крутящем моменте и результатах диагностики) и передает эту информацию обратно в систему управления через активный канал связи. Это создает непрерывный цикл обмена командами и сигналами обратной связи.

Двухканальная плата служит коммуникационным шлюзом для привода, обеспечивая его полноценную интеграцию в современную цифровую систему управления. Плата благодаря поддержке двух независимых каналов связи создает отказоустойчивую систему, управления трубопроводной арматурой. Модуль принимает стандартизированные сигналы (Modbus, Profibus), что позволяет электроприводу выполнять необходимые действия по управлению электроприводами. легко «говорить на одном языке» с основной распределенной системой управления (РСУ/DCS) предприятия или с ведущим устройством управления, таким как AUMA SIMA.
