Датчик положения MS5 MWG 30.5

Датчик положения Auma MS5 MWG 30.5 обеспечивает бесконтактную систему измерения положения и крутящего момента, разработанную компанией AUMA в качестве прямой замены традиционным электромеханическим концевым выключателям. Основное назначение датчика, обеспечение непрерывной обратной связи по положению т моменту с высокой точностью, без механического износа деталей, люфта и чувствительности к вибрации, присущих обычным системам с кулачковым приводом или скользящими контактами. Датчик MWG разработан для надежной работы в суровых условиях, с которыми часто приходится сталкиваться при автоматизации управления промышленной арматуры, работающей при высоких температурах, высокой влажности и агрессивной среде.

Принцип работы датчика MS5 MWG 30.5

Датчик измеряет магнитное поле, создаваемого блоком постоянных магнитов, установленным непосредственно на выходном валу привода. При вращении вала ориентация магнитного поля меняется относительно неподвижной головки, в которой расположен массив датчиков Холла. Датчики преобразуют изменения магнитного потока в электрические сигналы, пропорциональные положению вала. Чувствительный элемент установлен на печатной плате и расположен на точно заданном расстоянии от вращающегося магнитного узла, так называемого воздушного зазора, который откалиброван на заводе и не требует регулировки в процессе эксплуатации. В отличие от традиционных потенциометров, в которых используется физический контакт ползунка с поверхностью и со временем изнашиваются, датчик MS5 MWG 30.5 работает без механического контакта, что обеспечивает долгий срок службы и исключает риск ухудшения сигнала из-за окисления, загрязнения или фреттинг-коррозии, вызванной вибрацией. Датчик измеряет положение в многооборотном диапазоне от 500 до 5000 оборотов в зависимости от конфигурации привода, что позволяет фиксировать полный ход многооборотных задвижек, клапанов и затворов. Датчик MWG определят значения крутящего момента, измеряя угловое смещение между червячным и выходным валами в редукторе привода с помощью второго магнитного чувствительного элемента, установленного рядом с червячным валом. Таким образом, датчик представляет собой комплексное решение для обратной связи по положению и крутящему моменту.

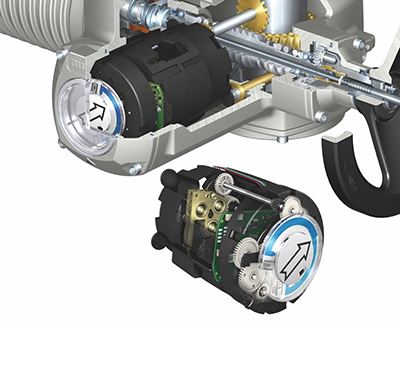

Датчик Auma MWG (Z101.846, Z101.846) входит в стандартную комплектацию подавляющего большинства современных электроприводов AUMA, в том числе многооборотных приводов серий SA и SAR, неполнооборотных приводов серий SQ и SQR. Он также используется во взрывозащищенных приводах серий SAEx и SAREx, предназначенных для применения во взрывоопасных зонах, где бесконтактный принцип измерения обеспечивает повышение безопасности за счет устранения потенциальных источников воспламенения, связанных с механическими контактами. Датчик MWG установлен внутри корпуса привода где он защищен от прямого воздействия технологической среды огнестойким и атмосферостойким корпусом привода. Датчик механически соединен с выходным валом привода с помощью магнитной муфты, которая не требует отверстий в валу или динамических уплотнений, что позволяет сохранить целостность корпуса привода и упростить процедуры технического обслуживания.

Обработка сигнала датчика MWG

Основной платой, отвечающей за обработку сигнала датчика MWG, является логическая плата установленной в блоках управления AUMATIC. На логической плате auma выделенная входная цепь принимает цифровой последовательный поток данных от датчика mwg 30.5/30.4 и передает его на главный микроконтроллер, где значения положения и крутящего момента декодируются и используются для управления двигателем, определения конечного положения. Логическая плата в режиме реального времени выполняет вычисления для определения фактического положения клапана в процентах, количества оборотов привода и значения крутящего момента. Значения сравниваются с запрограммированными предельными значениями, хранящимися в памяти привода, и при достижении заданных значений положения или крутящего момента генерируются соответствующие команды на остановку двигателя. Обработанные данные о положении и крутящем моменте, поступающие с датчика MWG, также доступны для внешних систем через интерфейс полевой шины привода, аналоговый выход или дискретные релейные контакты, что позволяет системе управления технологическим процессом или SCADA-системе непрерывно отслеживать положение клапана и крутящий момент привода.
