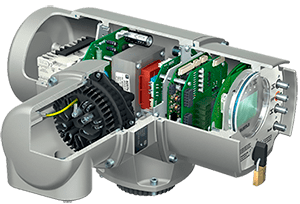

Aumatic блоки управления Profibus и Profinet

Profibus и Profinet — это промышленные коммуникационные протоколы, широко используемые в блоках управления Auma. Хотя они могут показаться похожими, не позволяйте названиям обмануть вас. Profibus и Profinet — это совершенно разные протоколы, использующие разные кабели и разъемы. Давайте рассмотрим эти протоколы и узнаем, чем они отличаются друг от друга. Выпущенный в 1993 году, Profibus, или «PROcess FIeld BUS», является проверенным и верным протоколом промышленной связи. К концу 2017 года было установлено более 50 миллионов устройств, и это хорошо зарекомендовавшая себя технология, используемая во многих различных приложениях управления. Порт подключения Profibus может показаться вам очень знакомым, он выглядит так же, как стандартный последовательный разъем DB-9. Хотя он может выглядеть одинаково, лежащий в его основе протокол сильно отличается. Большинство кабелей Profibus выглядят следующим образом. Его легко узнать по фиолетовой внешней оболочке. Некоторые разъемы Profibus имеют сквозной порт на задней стороне разъема, чтобы можно было подключить к шине другое устройство. Обратите внимание, что оба типа разъемов имеют красный переключатель на задней панели. Этот переключатель управляет согласующим резистором. Согласующий резистор указывает на конец сети ProfiBus. Этот переключатель должен быть установлен в положение «включено» на последнем устройстве и «выключено» на всех остальных устройствах. Если эти переключатели установлены неправильно, произойдет сбой шины. Каждое устройство в сети Profibus должно иметь уникальный адрес в диапазоне от 1 до 127. Это означает, что в одной сети Profibus может находиться до 127 устройств. Для некоторых устройств адрес задается с помощью STEP7 или TIA Portal. Для других адрес должен быть настроен с помощью DIP-переключателей, расположенных на передней панели устройства.

Сети Profibus работают на скоростях от 9600 бит в секунду до 12 мегабит в секунду. Хотя длина кабелей Profibus может достигать 1000 метров, для более высокой скорости передачи данных требуются кабели меньшей длины. Profinet — это более новый протокол промышленной связи на базе Ethernet. Физический интерфейс, используемый для Profinet, представляет собой стандартный Ethernet-разъем RJ-45. Кабели Profinet легко узнать по их зеленому цвету. Хотя в некоторых случаях для соединения двух устройств Profinet можно использовать стандартный кабель Ethernet, следует использовать официальные кабели Profinet, поскольку они содержат надежное экранирование и предназначены для работы в жестких промышленных условиях. Profinet работает на скорости 100 мегабит в секунду, а длина кабелей может достигать 100 метров. Благодаря высокой скорости работы и времени отклика менее 1 миллисекунды, Profinet идеально подходит для высокоскоростных приложений. Поскольку Profinet использует те же стандарты физических соединений, что и Ethernet, для расширения сети можно использовать стандартные коммутаторы Ethernet. Устройства Profinet имеют три различных типа адресов: IP-адрес, MAC-адрес и имя устройства. Все устройства Ethernet используют IP-адреса и MAC-адреса, но имя устройства уникально для устройств Profinet. Как инженер по автоматизации, при конфигурировании сетей Profinet вы в первую очередь будете иметь дело с именами устройств и IP-адресами. Благодаря более высокой скорости и большей гибкости Profinet становится предпочтительным протоколом связи для промышленного применения. Оба протокола широко используются сегодня, и знакомство с ними будет необходимо для вашей работы в качестве инженера по управлению. Блоки управления Aumatic вы можете заказать как с протоколом Profibus так и с Profinet.

Таблица №1 Сравнение характеристик протоколов связи PROFIBUS и PROFINET
