Болты для соединения электроприводов Auma и запорной арматуры
Болты для соединения электроприводов Auma и запорной арматуры
Трубопроводная арматура импортного производства соединяется с электроприводами auma напрямую согласно типов соединений F03-F60. При использовании арматуры отечественного производства соединение производится при помощи переходников согласно ГОСТ 55510-2013

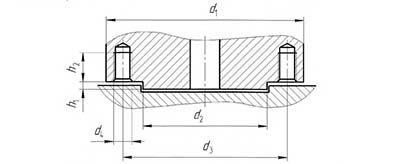

| Типы присоединений | d1 | d2f8 | d3 | d4 | h1max | h2min | Количество шпилек (болтов), n |
| F03 | 46 | 25 | 36 | М5 | 3 | 8 | 4 |
| F04 | 54 | 30 | 42 | М5 | 3 | 8 | 4 |
| F05 | 65 | 35 | 50 | М6 | 3 | 9 | 4 |
| F07 | 90 | 55 | 70 | М8 | 3 | 12 | 4 |
| F10 | 125 | 70 | 102 | М10 | 3 | 15 | 4 |
| F12 | 150 | 85 | 125 | М12 | 3 | 18 | 4 |
| F14 | 175 | 100 | 140 | М16 | 4 | 24 | 4 |
| F16 | 210 | 130 | 165 | М20 | 5 | 30 | 4 |
| F25 | 300 | 200 | 254 | М16 | 5 | 24 | 8 |
| F30 | 350 | 230 | 298 | М20 | 5 | 30 | 8 |
| F35 | 415 | 260 | 356 | М30 | 5 | 45 | 8 |
| F40 | 475 | 300 | 406 | М36 | 8 | 54 | 8 |
| F48 | 560 | 370 | 483 | М36 | 8 | 54 | 12 |
| F60 | 686 | 470 | 603 | М36 | 8 | 54 | 20 |
